Juniper ACX5448

Router Juniper ACX5448, 48 SFP+/SFP PORTS 4 QSFP

Router Juniper ACX5448 cung cấp 48 cổng tổng hợp 1GbE / 10GbE, bốn cổng đường lên công suất cao 40GbE / 100GbE và đầy đủ Metro Ethernet và IP / MPLS VPN các dịch vụ trong một nền tảng được tối ưu hóa về không gian và chi phí, giúp quá trình chuyển đổi từ 10GbE đến 100GbE cho các nhà cung cấp dịch vụ chuẩn bị cho việc triển khai 5G mới nổi.

Bộ định tuyến ACX5400 có hệ số dạng 1 U và lý tưởng cho việc tổng hợp dịch vụ Ethernet. Thiết kế sáng tạo của nó giúp các nhà cung cấp dịch vụ xây dựng cơ sở hạ tầng 100-Gigabit Ethernet mật độ cao, hiệu suất cao trong đó không gian tủ rack và khả năng làm mát bị hạn chế.

Và 52 cổng trên bộ định tuyến ACX5448 hỗ trợ tốc độ 10-Gbps và 100-Gbps cung cấp tổng thông lượng lên đến 800 Gbps. Bộ định tuyến cung cấp các dịch vụ VPN toàn tuyến metro và IP / MPLS VPN trong một nền tảng được tối ưu hóa về không gian.

Mô tả chi tiết thiết kế bộ định tuyến ACX5448

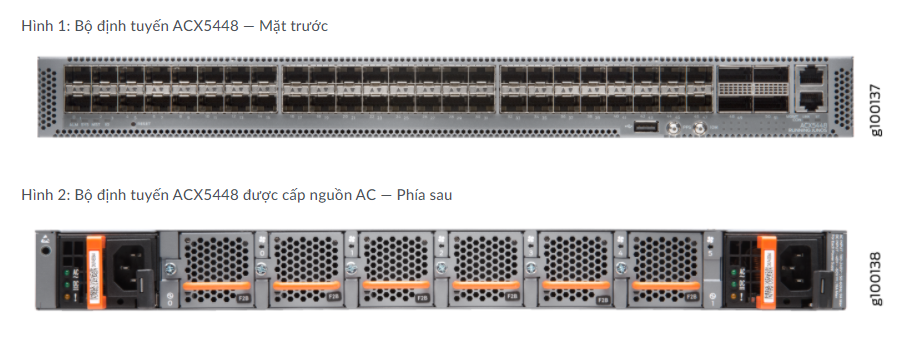

Hình ảnh: Router Juniper ACX5448

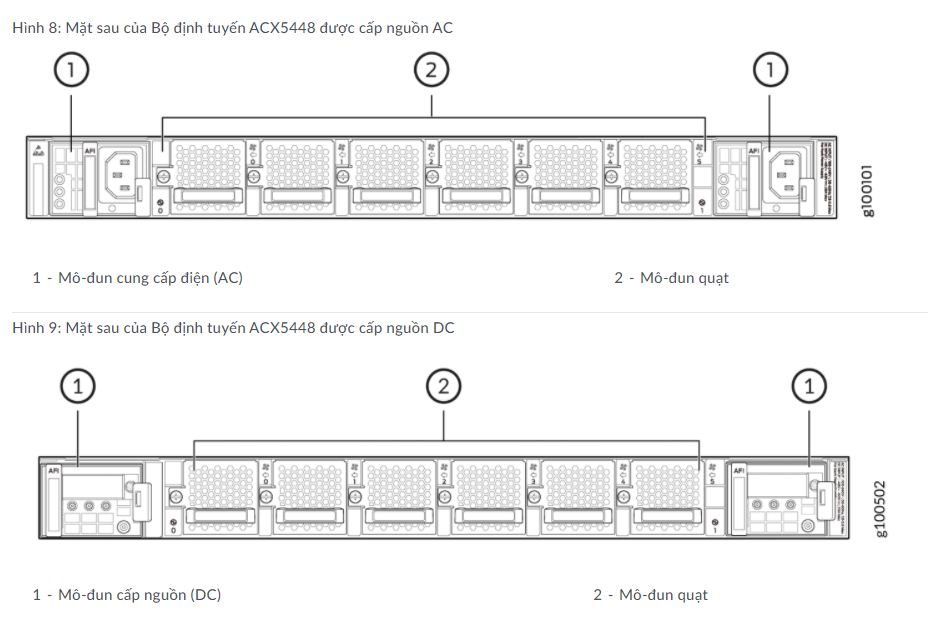

Các mô-đun quạt và PSM trên bộ định tuyến ACX5448 được lắp vào các khe ở phía sau khung máy. Khung máy có sáu khe cắm cho mô-đun quạt và hai khe cắm cho PSM, 6 module quạt được đánh số 0 thông qua 5 từ trái sang phải. Tương tự, hai PSM được đánh số 0 và 1.

Bảng điều khiển cổng của Bộ định tuyến ACX5448

- Bảng cổng của bộ định tuyến ACX5448 có các cấu hình cổng sau:

Bốn mươi tám cổng Ethernet 10 Gigabit hoặc 1 Gigabit (cổng 0thông qua 47) hoạt động ở tốc độ 10-Gbps với bộ thu phát SFP + hoặc ở tốc độ 1-Gbps khi bạn sử dụng quang SFP.

Bốn cổng Ethernet 100-Gigabit (cổng 48thông qua 51) hỗ trợ bốn bộ thu phát 28 (QSFP28) có thể cắm được. Bạn có thể phân kênh các cổng này thành bốn giao diện 25-Gbps bằng cách sử dụng cáp đột phá (và cấu hình phân kênh). Các cổng này cũng hỗ trợ tốc độ 40-Gbps khi bạn sử dụng quang học QSFP +. Bạn có thể phân kênh các cổng 40-Gbps này thành bốn giao diện 10-Gbps bằng cách sử dụng cáp đột phá (và cấu hình kênh).

Hình ảnh: Router Juniper ACX5448

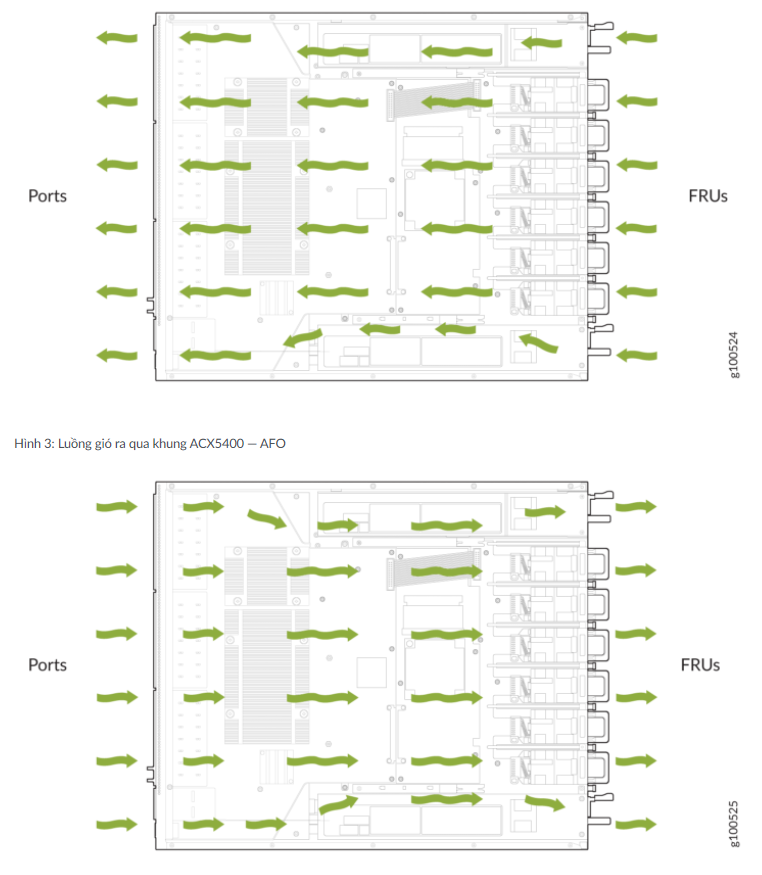

- Hệ thống làm mát và luồng không khí trong Bộ định tuyến ACX5448

Hệ thống làm mát trong bộ định tuyến ACX5400 bao gồm sáu mô-đun quạt và một quạt duy nhất trong mỗi mô-đun cấp nguồn (PSM). Bộ định tuyến ACX5400 có thể được thiết lập để hoạt động theo các hướng luồng không khí sau:

- Luồng không khí vào (AFI) —Không khí đi vào bộ định tuyến thông qua các lỗ thông hơi trong các thiết bị có thể thay thế tại hiện trường (FRU)

- Luồng khí ra (AFO) —Không khí đi vào bộ định tuyến qua lỗ thông hơi ở bảng điều khiển phía trước.

Hình ảnh: Hệ thống làm mát của Router Juniper ACX5448

- Nguồn điện AC cho bộ định tuyến ACX5448

Bộ định tuyến ACX5448 hoạt động ở 650 W trong khi bộ định tuyến ACX5448-D và ACX5448-M cần 850 W. Hai mô-đun cấp nguồn (PSM) trong bộ định tuyến ACX5400 là đơn vị thay thế trường (FRU) có thể tháo rời và chèn nóng. PSM được cài đặt trong bộ định tuyến tại nhà máy. Bạn có thể thay thế các PSM mà không cần tắt nguồn bộ định tuyến hoặc làm gián đoạn chức năng bộ định tuyến.

PSM cung cấp luồng không khí FRU-to-port hoặc port-to-FRU tùy thuộc vào kiểu sản phẩm bạn mua. PSM có nhãn trên tay cầm cho biết hướng của luồng không khí hoặc có tay cầm được mã hóa màu với biểu tượng quạt. PSM có nhãn AFIhoặc tay cầm màu xanh biểu thị luồng không khí từ FRU đến cổng. PSM có nhãn AFOhoặc tay cầm màu vàng biểu thị luồng không khí từ cổng đến FRU.
