Juniper ACX5096

Router Juniper ACX5096, 96-port SFP+/SFP Universal Access Router, AC Version

Bộ định tuyến Router Juniper ACX5096 là một bộ định tuyến nhỏ có thể cắm được (SFP +) 4 cổng SFP + (QSFP +) nâng cao Ethernet với 96 cổng SFP + và 8 cổng quad SFP + (QSFP +). Mỗi cổng SFP + có thể hoạt động như một cổng 10-Gbps riêng hoặc như một cổng 1-Gbps.

Các cổng QSFP + 96và 100có thể hoạt động ở tốc độ gốc 40 Gbps hoặc có thể được phân kênh sang 4 tốc độ cổng 10 Gbps độc lập. 8 cổng QSFP + có thể được sử dụng làm cổng truy cập hoặc làm liên kết lên. ACX5096 có hệ số dạng 2 U và được vận chuyển với quạt dự phòng và nguồn điện dự phòng. Bộ định tuyến có thể được đặt hàng với luồng không khí từ trước ra sau (luồng khí ra hoặc AFO) và với nguồn điện AC hoặc DC.

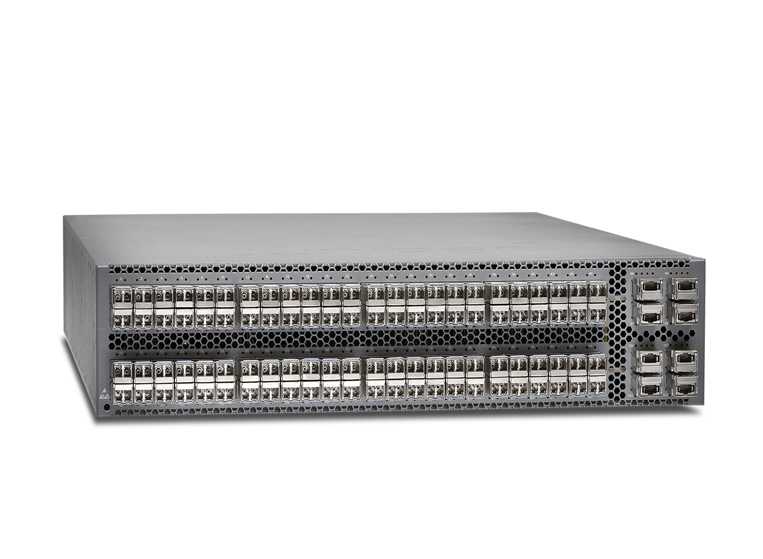

Hình ảnh: Router Juniper ACX5096

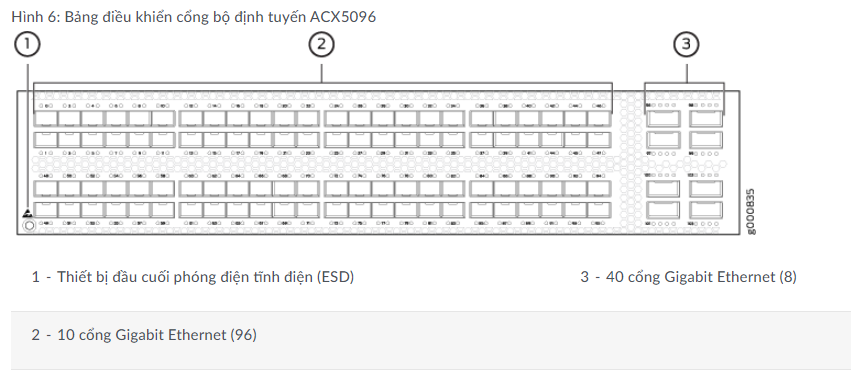

Bảng điều khiển cổng của bộ định tuyến ACX5096

Bảng cổng của bộ định tuyến ACX5096 bao gồm 96 cổng cộng với hệ số dạng nhỏ có thể cắm được (SFP +) và 8 cổng cộng với hệ số dạng nhỏ có thể cắm được (QSFP +). Các cổng vật lý ( 0thông qua 95) hỗ trợ bộ thu phát SFP + 10 Gbps và thường được định cấu hình làm cổng truy cập. Tám cổng 40-Gigabit ( 96thông qua 103) hỗ trợ bộ thu phát QSFP + và thường được định cấu hình dưới dạng liên kết lên hoặc cổng Khung gầm ảo (VCP). Mặc dù 104 cổng vật lý của ACX5096 sẽ ánh xạ tới 128 cổng logic bằng cách sử dụng tính năng phân kênh, nhưng chỉ có 104 cổng logic được hỗ trợ.

Hình ảnh: Bảng điều khiển trên Router Juniper ACX5096

- Cổng bộ định tuyến ACX5096

- Các cổng ACX5096, ( 0thông qua 95) hỗ trợ:

- Bộ thu phát SFP 1 Gbps

- Bộ thu phát SFP + 10 Gbps

- Cáp đồng (DAC) gắn trực tiếp 10 Gbps

- Các cổng 96thông qua 104hỗ trợ:

- Bộ thu phát QSFP + 40 Gbps

Ngoài ra các cổng 96và 100hỗ trợ:

QSFP + cáp đồng (DAC) gắn trực tiếp

QSFP + đến SFP + trực tiếp gắn cáp đồng ngắt (DACBO)

QSFP + đến SFP + đứt cáp quang

Tất cả 96 cổng này có thể được sử dụng cho bộ thu phát SFP + hoặc cáp đồng (DAC) gắn trực tiếp SFP +. Bạn có thể sử dụng bộ thu phát 1-Gigabit Ethernet SFP +, 10-Gigabit Ethernet SFP + và cáp đồng gắn trực tiếp SFP + trong bất kỳ cổng truy cập nào.

Bảng điều khiển cổng của ACX5096 hỗ trợ tối đa 104 cổng logic 10 GbE có thể được phân phối trên 96 bộ thu phát hệ số dạng nhỏ có thể cắm thêm (SFP +) và 8 bộ thu phát hệ số dạng nhỏ có thể cắm được cộng (QSFP +). Do hạn chế về 104 cổng, chỉ có hai trong số tám QSFP + có thể được phân kênh. Tùy thuộc vào cách bạn đặt chế độ hệ thống để phân kênh, hành vi phân kênh cho QSFP + sẽ thay đổi. Các chế độ hệ thống sau khả dụng cho bộ định tuyến ACX5096:

- Không đăng ký quá mức

Tất cả 96 cổng SFP + trên bộ định tuyến (PIC 0) đều được hỗ trợ. Trong chế độ này, tám cổng QSFP + không được hỗ trợ và không thể được phân kênh. Không có gói bị mất cho các gói có kích thước bất kỳ trong chế độ này.

- Chế độ mặc định

Tất cả 96 cổng SFP + trên bộ định tuyến (PIC 0) đều được hỗ trợ. Các cổng QSFP + 96và 100có thể được phân kênh. Nếu cổng 96và 100được phân kênh, các giao diện trên các cổng 97, 98, 99, 101, 102, và 103 đã bị tắt.

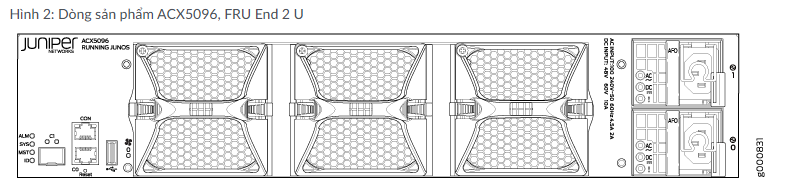

- Hệ thống làm mát trên ACX5096

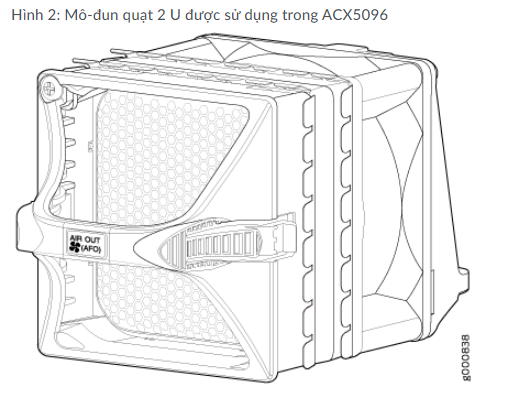

Các mô-đun quạt trong bộ định tuyến ACX5000 là các đơn vị thay thế trường (FRU) có thể chèn nóng và tháo rời được. Các mô-đun quạt này được thiết kế để không khí đi vào từ các cổng đến FRU – Airflow Out. Các mô-đun quạt được lắp đặt trong các khe cắm mô-đun quạt trên bảng quản lý của bộ định tuyến bên cạnh nguồn điện.

Cả phiên bản 1 U và 2 U của mô-đun quạt ACX5000 đều có thiết kế tương tự nhau với các kích thước khác nhau. Bộ định tuyến ACX5000 1 U có 5 mô-đun quạt được đánh số từ 0 đến 4 từ trái sang phải, trong đó ACX5096 2 U có 3 mô-đun quạt được đánh số từ 0 đến 2. Trên tất cả các bộ định tuyến ACX5000, mỗi khe cắm mô-đun quạt có biểu tượng quạt bên cạnh.

Hình ảnh: Router Juniper ACX5096

Bạn có thể kiểm tra trạng thái của các mô-đun quạt thông qua lệnh hiển thị hệ thống cảnh báo hoặc bằng cách nhìn vào các đèn LED bên cạnh mỗi mô-đun quạt. Mỗi bộ định tuyến có một đèn LED Trạng thái (có nhãn ST) cho mỗi mô-đun quạt ở phía bên trái của khe cắm mô-đun quạt tương ứng. Nó cho biết trạng thái của tất cả các mô-đun quạt.
