Juniper ACX5048

Router Juniper ACX5048, 48 SFP+/SFP ports, 6 QSFP ports

Bộ định tuyến Metro đa năng ACX5000 là giải pháp bộ định tuyến hàng đầu của Juniper Networks cho các trung tâm dữ liệu và môi trường phân phối hoặc tổng hợp trong khuôn viên trường. Danh mục bộ định tuyến ACX5000 bao gồm các bộ định tuyến cấu hình cố định hiệu suất cao bổ sung mật độ cổng cao hơn, khả năng mở rộng bổ sung và cải thiện độ trễ cho Dòng ACX. Bộ định tuyến ACX5000 có sẵn trong hai kiểu — ACX5048 và ACX5096.

Router ACX5048 là bộ định tuyến nhỏ có thể cắm được (SFP +) 4 cổng SFP + (QSFP +) nâng cao Ethernet với 48 cổng SFP + và 6 cổng quad SFP + (QSFP +). Mỗi cổng SFP + có thể hoạt động như một cổng Ethernet 10-Gigabit gốc hoặc như một cổng Ethernet 1-Gigabit khi lắp đặt quang học 1-gigabit.

Mỗi cổng QSFP + ( 48thông qua53) có thể hoạt động như một cổng Ethernet 40-Gigabit hoặc được phân kênh để hoạt động như bốn cổng Ethernet 10-Gigabit độc lập (tổng cộng 24 cổng Ethernet 10-Gigabit). 6 cổng QSFP + có thể được sử dụng làm cổng truy cập hoặc cổng đường lên.

Juniper ACX5048 cung cấp thông lượng song công đầy đủ là 1,44 Tbps. ACX5048 có hệ số dạng 1 U và được vận chuyển cùng với quạt dự phòng và nguồn điện dự phòng. Bộ định tuyến có thể được đặt hàng với luồng không khí từ trước ra sau (luồng khí ra hoặc AFO) và với nguồn điện AC hoặc DC.

Hình ảnh: Router Juniper ACX5048 chính hãng

Hình ảnh: Router Juniper ACX5048 chính hãng

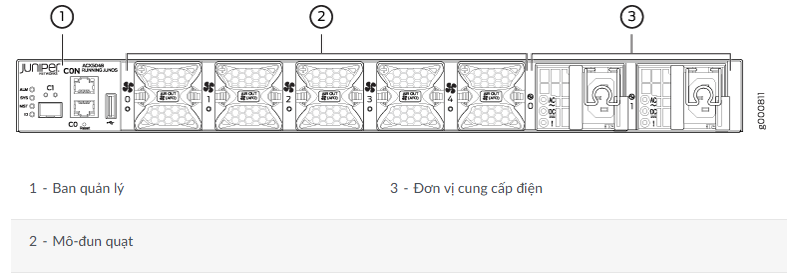

Bảng quản lý bao gồm các thành phần sau:

- Đèn LED trạng thái

- ALM – Báo thức

Không sáng cho biết bộ định tuyến đang tạm dừng hoặc không có báo động.

Màu đỏ cho biết lỗi phần cứng, chẳng hạn như mất điện hoặc tắt hệ thống do hệ thống quá nóng.

Màu hổ phách cho biết một báo động lớn hoặc nhỏ.

- SYS – Hệ thống

Không sáng cho biết bộ định tuyến đã tắt nguồn hoặc tạm dừng.

Màu xanh lục đồng nhất cho biết Junos OS cho ACX Series được tải trên bộ định tuyến.

- ID – Nhận dạng hoặc báo hiệu

Không sáng cho biết tính năng báo hiệu không được bật.

Nhấp nháy màu xanh lam cho biết tính năng báo hiệu đã được bật. Tính năng này được kích hoạt bằng lệnh yêu cầu đèn hiệu khung .

Số sản phẩm bộ định tuyến

- Cổng quản lý C0 và C1

C0 – Sử dụng các đầu nối RJ-45 cho 10/100/1000 BaseT. Xem Kết nối bộ định tuyến ACX5000 với mạng để quản lý ngoài băng tần .

C1 – Sử dụng đầu nối SFP cho 1000 BaseX.

- Cổng USB để cập nhật hình ảnh.

Cổng bảng điều khiển (RJ-45) để hỗ trợ các cổng nối tiếp RS-232.

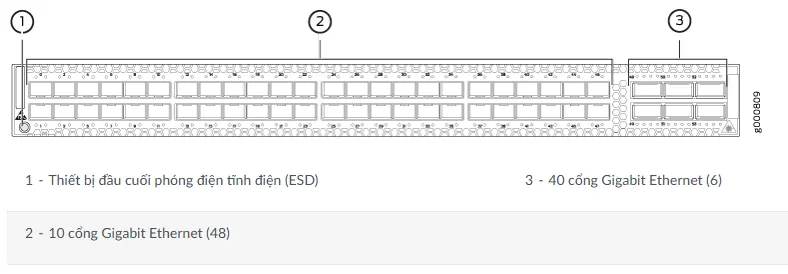

Bảng điều khiển cổng của bộ định tuyến Juniper ACX5048

Bảng điều khiển cổng của Router ACX5048 hỗ trợ tối đa 72 cổng logic 10 GbE khi hoạt động như một bộ định tuyến độc lập. Bốn mươi tám cổng vật lý ( 0thông qua 47) hỗ trợ các bộ thu phát cộng (SFP +) có hệ số hình thức nhỏ 10 Gbps. Các cổng này có thể được cấu hình làm cổng truy cập. Tất cả 48 cổng này có thể được sử dụng cho bộ thu phát SFP + hoặc cáp đồng (DAC) gắn trực tiếp SFP +. Bạn có thể sử dụng bộ thu phát 1-Gigabit Ethernet SFP, 10-Gigabit Ethernet SFP + và cáp đồng gắn trực tiếp SFP + trong bất kỳ cổng truy cập nào.

24 cổng logic còn lại có sẵn cho sáu cổng 40 GbE ( 48thông qua 53) hỗ trợ tối đa sáu bộ thu phát hệ số dạng nhỏ có thể cắm được cộng với (QSFP +) hoặc QSFP +. Mỗi ổ cắm QSFP + có thể hoạt động như một cổng 40 Gbps duy nhất hoặc như một bộ 4 cổng 10 Ggps độc lập bằng cách sử dụng cáp đột phá QSFP +. Các cổng 40 GbE có thể được định cấu hình như một cổng truy cập hoặc như một liên kết lên.

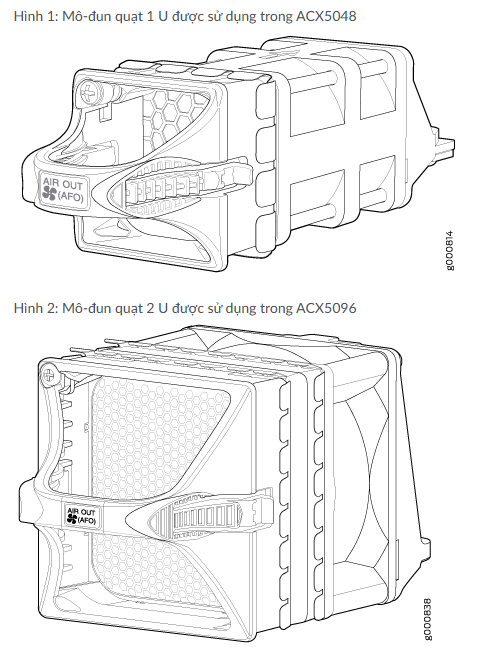

- Hệ thống làm mát trên ACX5048

Các mô-đun quạt trong bộ định tuyến ACX5000 là các đơn vị thay thế trường (FRU) có thể chèn nóng và tháo rời được. Các mô-đun quạt này được thiết kế để không khí đi vào từ các cổng đến FRU – Airflow Out. Các mô-đun quạt được lắp đặt trong các khe cắm mô-đun quạt trên bảng quản lý của bộ định tuyến bên cạnh nguồn điện.

Cả phiên bản 1 U và 2 U của mô-đun quạt ACX5000 đều có thiết kế tương tự nhau với các kích thước khác nhau. Bộ định tuyến ACX5000 1 U có 5 mô-đun quạt được đánh số từ 0 đến 4 từ trái sang phải, trong đó ACX5096 2 U có 3 mô-đun quạt được đánh số từ 0 đến 2. Trên tất cả các bộ định tuyến ACX5000, mỗi khe cắm mô-đun quạt có biểu tượng quạt bên cạnh.

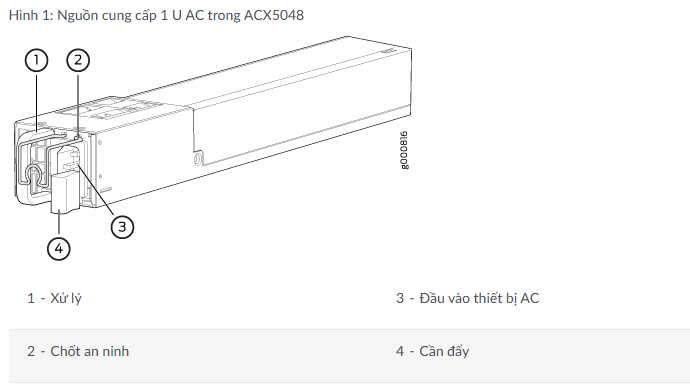

- Nguồn điện AC cho Bộ định tuyến ACX5048

Hai bộ nguồn trong bộ định tuyến ACX5000 là thiết bị thay thế trường có thể tháo rời và chèn nóng (FRU). Các bộ nguồn được lắp đặt trong bộ định tuyến tại nhà máy. Bạn có thể cài đặt nguồn điện thay thế từ bảng quản lý mà không cần tắt nguồn bộ định tuyến hoặc làm gián đoạn chức năng bộ định tuyến.

Nguồn điện AC trong 1 U ACX5048 là 650 W; nguồn điện AC trong 2 U ACX5096, là 850 W. Cả hai nguồn điện trông giống hệt nhau.
