Juniper PTX10016

Bộ định tuyến Juniper PTX10016 Redundant 16-slot chassis - price includes 2 Routing Engines, 10 Power Supplies, 2 Fan trays, 2 Fan tray Controllers and 6 Switch Fabric Cards.

Tổng quan về bộ định tuyến Juniper PTX10016

Bộ định tuyến truyền tải gói Juniper Networks PTX10016 cung cấp cho các nhà khai thác trung tâm dữ liệu và đám mây với quy mô và thông lượng cao nhất. PTX10016 có thể cung cấp thông lượng 48 terabits / giây (Tbps) và 32 Bpps công suất chuyển tiếp trong khung 21-rack-unit (21-U). PTX10016 có 16 khe cắm cho thẻ dòng cho phép chuyển đổi suôn sẻ từ mạng Ethernet 10-Gigabit và 40-Gigabit Ethernet sang mạng hiệu suất cao 100-Gigabit Ethernet.

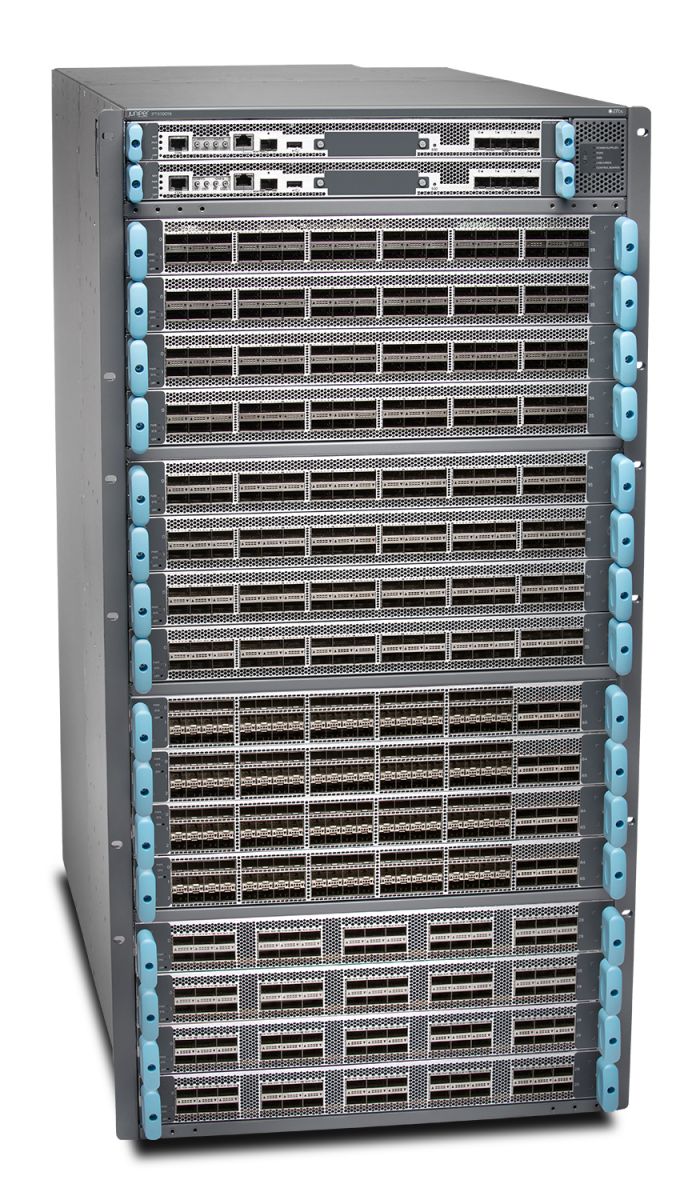

Hình ảnh: Bộ định tuyến Juniper PTX10016

PTX10016 có thể được triển khai trong các thiết kế mạng và các loại vải khác nhau, bao gồm:

• Định tuyến lõi chuyển mạch nhãn
• Lõi IP
• Ngang hàng

PTX10016 có sẵn ở cả cấu hình cơ bản và cấu hình dự phòng cho cả hoạt động AC và DC. Tất cả các hệ thống đều có luồng không khí từ trước ra sau, còn được gọi là luồng không khí ra (AFO).

Lợi ích của Bộ định tuyến Juniper PTX10016 chính hãng

• System capacity Bộ định tuyến truyền gói PTX10016 có hệ số dạng 21 RU và hỗ trợ 48 Tbps trên mỗi khung hoặc 3 Tbps trên mỗi khe, với hỗ trợ lên đến 480 giao diện Ethernet 100 Gigabit, 576 cổng 40-Gigabit Ethernet hoặc 2304 cổng 10-Gigabit Ethernet trong một khung duy nhất.
  Full-scale IP and MPLS routing PTX10016 cung cấp quy mô ngang hàng phân tán gồm 2,9 triệu cơ sở thông tin chuyển tiếp (FIB) và 30 triệu cơ sở thông tin định tuyến (RIB) (còn được gọi là bảng chuyển tiếp và bảng định tuyến, tương ứng), 3000 phụ cấp OSPF và 4000 phiên BGP được yêu cầu để phù hợp với nhu cầu giao thông ngày càng mở rộng.
  Source Packet Routing in Networking (SPRING) SPRING trên PTX10016 cung cấp thêm tính linh hoạt cho mỗi nguồn gói. SPRING cung cấp đường dẫn mạng và bảo vệ nút để hỗ trợ cơ chế định tuyến nhanh (FRR) MPLS, khả năng lập trình mạng nâng cao, chức năng Vận hành, Quản trị và Bảo trì (OAM), báo hiệu mạng đơn giản, cân bằng tải và các chức năng kỹ thuật lưu lượng.
  Always-on infrastructure base PTX10016 được thiết kế với phần cứng dự phòng đầy đủ để làm mát, cấp nguồn, kết cấu chuyển mạch và các hệ thống con của máy chủ Bo mạch định tuyến và điều khiển (RCB) cho phép các nhà cung cấp dịch vụ đáp ứng các thỏa thuận cấp dịch vụ nghiêm ngặt trên toàn bộ lõi.
  Nondisruptive software upgrades Hệ điều hành Junos (Junos OS) trên PTX10016 hỗ trợ các tính năng sẵn sàng cao (HA) như bộ chuyển đổi Công cụ định tuyến duyên dáng (GRES) và định tuyến hoạt động liên tục (NSR) cung cấp các thay đổi và nâng cấp phần mềm mà không làm gián đoạn lưu lượng mạng.

PTX10016 cao 21 U. Hai khung PTX10016 có thể vừa với một giá 42-U tiêu chuẩn với khả năng làm mát và nguồn điện phù hợp. Tất cả các thành phần chính của PTX10016 là các đơn vị có thể thay thế tại chỗ (FRU).

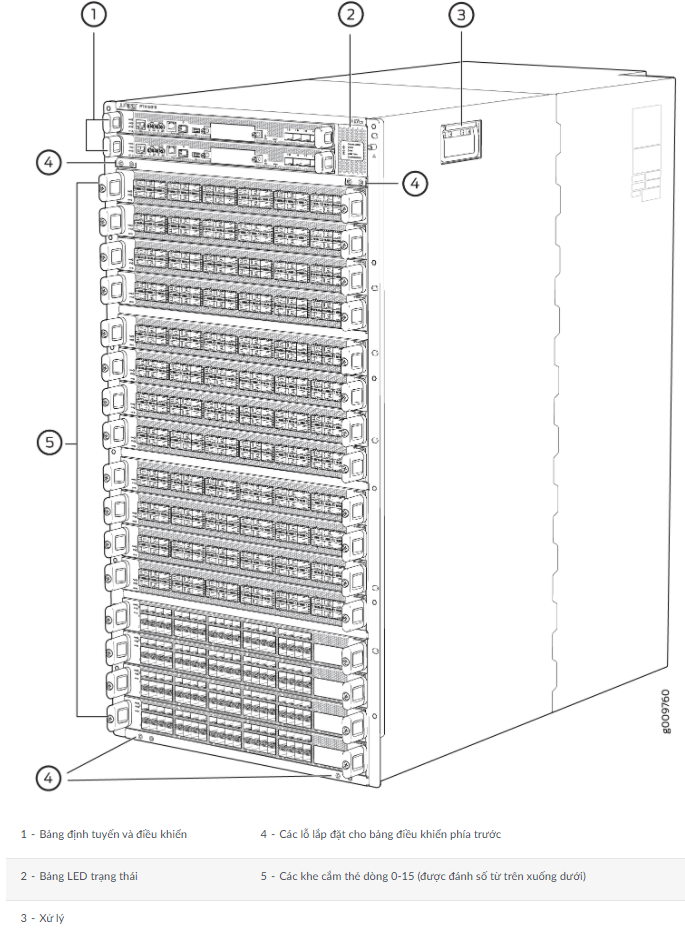

Hình ảnh: Mặt trước bộ định tuyến PTX10016

Một số khung xe được trang bị một bus điện nâng cao để hỗ trợ khung gầm chống lại tương lai ngoài thế hệ thẻ dòng hiện tại.

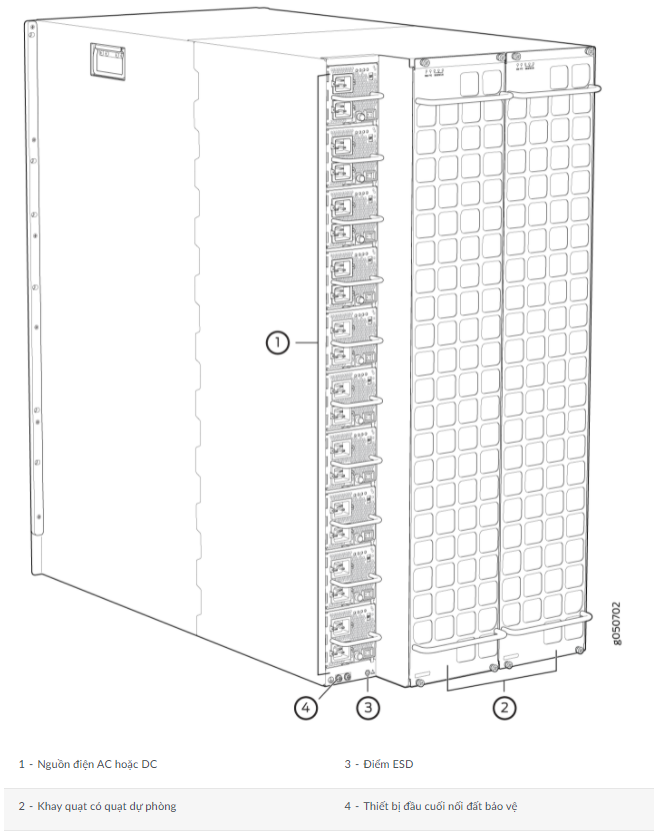

Hình ảnh: Mặt sau bộ định tuyến PTX10016

Các thẻ dòng hỗ trợ trên bộ định tuyến PTX10016

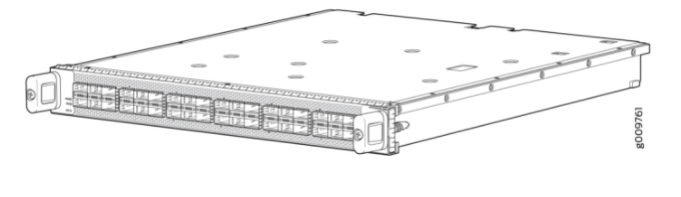

PTX10016 có 16 khe cắm thẻ dòng ngang và hỗ trợ tốc độ dòng cho mỗi thẻ dòng. Các thẻ dòng kết hợp Công cụ chuyển tiếp gói và các giao diện Ethernet được bao bọc trong một cụm duy nhất. Kiến trúc thẻ dòng cho bộ định tuyến PTX10016 dựa trên một số lát PFE giống nhau, độc lập, mỗi lát có thông lượng song công đầy đủ 500-Gbps. Thẻ dòng là FRU có thể được cài đặt trong các khe cắm thẻ dòng được dán nhãn 0xuyên qua 15(từ trên xuống dưới) ở mặt trước của khung bộ định tuyến. Tất cả các thẻ dòng đều có thể tháo rời và lắp nóng.

PTX10016 hỗ trợ các kiểu thẻ dòng sau:

• PTX10K-LC1101, thẻ dòng 30 cổng 100-Gigabit hoặc 40-Gigabit Ethernet quad nhỏ hình thức 28 (QSFP28). Theo mặc định, các giao diện được tạo với tốc độ cổng 100-Gbps. Sử dụng CLI, bạn có thể đặt tốc độ thành 40-Gbps, có thể được sử dụng như một giao diện 40-gigabit gốc hoặc bốn giao diện 10-gigabit độc lập bằng cách sử dụng cáp đột phá. Với cáp đột phá, card đường dây hỗ trợ tối đa 96 giao diện Ethernet 10-Gigabit logic.
• PTX10K-LC1102, một card dòng 36 cổng 40-Gigabit Ethernet hỗ trợ bốn bộ thu phát hình dạng nhỏ cộng (QSFP +). 12 trong số 36 cổng trên card dòng này cũng hỗ trợ bộ thu phát 100-Gigabit Ethernet QSFP28. Bạn có thể định cấu hình từng cổng QSFP + dưới dạng giao diện Ethernet 40-Gigabit gốc hoặc phân kênh dưới dạng bốn giao diện Ethernet 10-Gigabit bằng cách sử dụng cáp đột phá. Khi cổng Ethernet 40 Gigabit được phân kênh, thẻ dòng hỗ trợ tối đa 144 cổng Ethernet 10-Gigabit logic.
• PTX10K-LC1104, một card dòng ghép kênh phân chia theo bước sóng (DWDM) 6 cổng kết hợp chặt chẽ với Bảo mật kiểm soát truy cập phương tiện (MACsec). Thẻ dòng có tính năng quang học tích hợp hỗ trợ điều chế tốc độ linh hoạt ở các tốc độ 100-Gbps, 150-Gbps và 200-Gbps.
• PTX10K-LC1105, thẻ dòng cấu hình linh hoạt 30 cổng hỗ trợ bộ thu phát QSFP +, QSFP28, QSFP28-DD, QSFP56 và QSFP-DD. Bạn có thể định cấu hình dưới dạng giao diện Ethernet 100-Gigabit hoặc giao diện Ethernet 40-Gigabit. Thẻ dòng PTX10K-LC1105 hỗ trợ các tính năng bảo mật MACsec.

Hình ảnh: Bộ định tuyến Juniper PTX10016

Bảng so sánh thông số kỹ thuật bộ định tuyến PTX10016 và các sản phẩm cùng phân khúc
